FSE اور GRE آرٹفیکٹ

سسٹم: MR 0.35T اوویشن

ہسپتال: ڈاکنگ آئل فیلڈ جنرل ہسپتال

مسئلہ/علامت

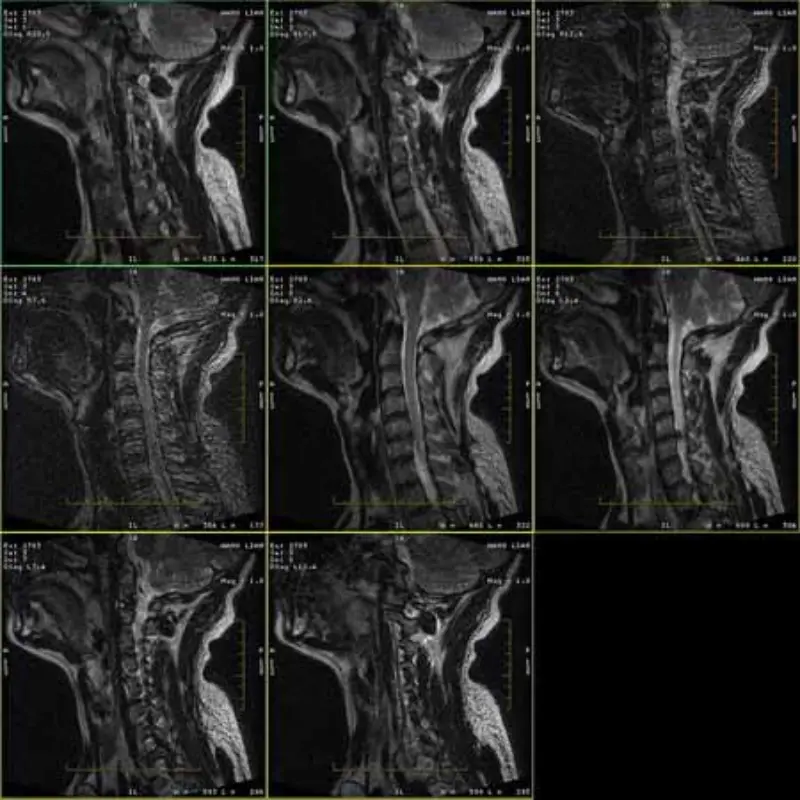

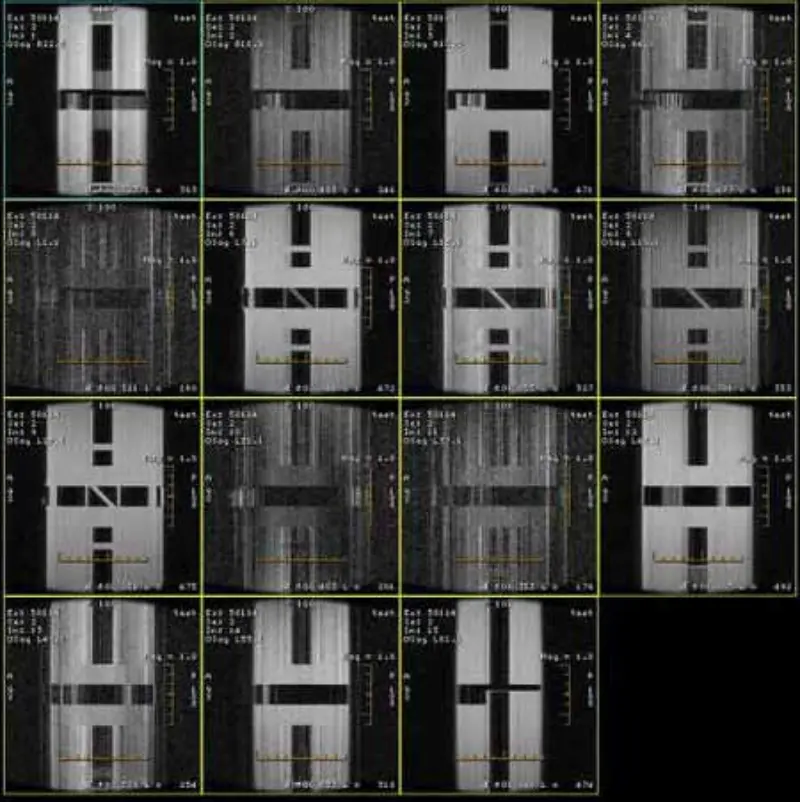

FRFSE اور GRE پروٹوکول کی تصاویر میں بھوت ہے اور بعض اوقات کم SNR تصاویر ایک سیریز میں ظاہر ہوتی ہیں۔ لیکن SE پروٹوکول امیجز نارمل ہیں۔

براہ کرم منسلک تصاویر دیکھیں۔

ٹربل شوٹنگ ہسٹری/اشارہ

1. یہ نمونے صرف FRFSE اور GRE پروٹوکول کی تصویر میں پائے جاتے ہیں، لیکن SE پروٹوکول

تصاویر کبھی ظاہر نہیں ہوتی ہیں. ہیڈ SPT فوری چیک کریں، ہیڈ SNR معمولی ہے (تقریباً 8.2)۔

2. آر ایف ڈور، لائٹنگ پاور، ٹی سی یو پاور، پی اے سی پاور سپلائی اور میگنیٹ ڈسپلے چیک کیا، سب ٹھیک ہے۔

3. گریڈینٹ ایمپلیفائرز، ایس آر یو اور کیبلز پر فلٹرز تبدیل کیے گئے، نمونے اب بھی اسی پروٹوکول میں پائے جاتے ہیں۔   صفحہ 3 از 3

4. کسی اور سائٹ میں حصوں کے نیچے ٹیسٹ کریں، سب ٹھیک ہے۔ گریڈینٹ PSU، TYMEII، SCA، IPG II، UCERD، RF Amp، RFI، MSHS اور ہیڈ کوائل

5. ڈی ڈی ڈائیوڈ پراپرٹی، ڈی ڈی کیبلز اور ایچ وی، سب نارمل چیک کریں۔

6. UCERD کے RF سگنل آؤٹ پٹ کو غیر فعال کریں، آرٹفیکٹ غائب ہو گیا۔

7. رسیور کو تبدیل کریں اور کیبلز وصول کریں اور MA کو بائی پاس کریں، مسئلہ اب بھی موجود ہے۔

8. باڈی کوائل کو جدا کریں، اسے مقناطیس سے باہر رکھیں، تمام کیبلز کو جوڑیں اور دوبارہ اسکین کریں، نمونے اب بھی موجود ہیں۔

9. ہم پاور سپلائی اور گراؤنڈ کو چیک کرتے ہیں اور دیکھتے ہیں کہ پی پی (میگنیٹ روم) پر گراؤنڈ کنیکٹر بہت ڈھیلا ہے۔ ہم اسے سخت کرتے ہیں اور دوبارہ اسکین کرتے ہیں، سر SNR میں بہتری آئی

(ہیڈ SNR: 8.9)

بنیادی وجہ/حل

آخر میں ہمیں معلوم ہوا کہ کوئی MR آلات کی طاقت کی 3 میں سے 1 لائیو تاروں سے 1 تار جوڑتا ہے۔

ایم آر ڈیپارٹمنٹ کے باہر بغیر اجازت کے سپلائی کرنا۔ تار ہٹانے اور دوبارہ اسکین کرنے کے بعد، سسٹم نارمل ہوجاتا ہے اور ہیڈ SNR 9.3 ہے۔

لہذا بجلی کی فراہمی کا معیار تصویر کے معیار کو متاثر کرے گا۔
