8ch کارڈک کوائل کم SNR کے لیے ٹربل شوٹنگ

مسئلہ/علامت

8 چینل کارڈیک کنڈلی سکیننگ کا استعمال کرتے وقت، تصویر SNR اچھی نہیں ہے. دستی اسکیننگ کا استعمال کرتے وقت سگنل بہت کم تلاش کریں۔

بنیادی وجہ/حل

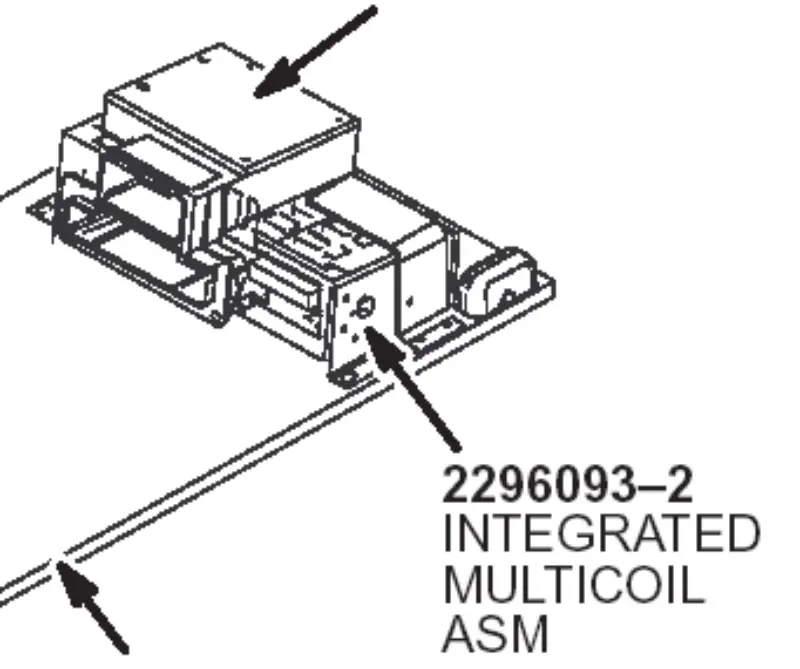

انٹیگریٹڈ ملٹی کوائل ASM مدر بورڈ خراب ہے۔ (Dynatron, IC: HC105)

ٹربل شوٹنگ ہسٹری/اشارہ

1. 8 چینل کارڈیک کوائل رن ٹیسٹ SNR استعمال کریں، تمام چینل فیل ہو جائیں۔

2. MCRT ٹولز کا استعمال کریں 8-چینل SNR چیک کریں، تمام چینل پاس۔ پھر کنڈلی کو مسئلہ ہونا چاہئے۔

3. نیا کنڈلی آرڈر کریں، لیکن مسئلہ وہی ہے۔ تصویر بھی کم SNR۔

4. ماڈیول ڈرائیو پاور اور STIF اور IRF I/O بورڈ کے تمام چینل کو چیک کریں۔ دی

8 چینلز ٹھیک ہیں۔

5. انٹیگریٹڈ ملٹی کوائل ASM کو 8 چینل کارڈیک نارمل کی تصویر سے بدل دیں۔

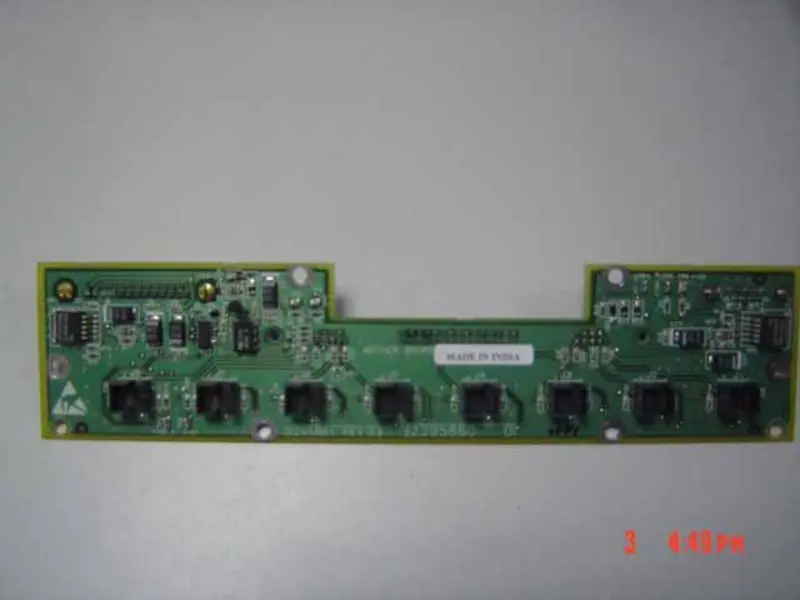

6. مدر بورڈ کو چیک کریں، HCT04(6反向器) اور ڈائنیٹرون خراب تلاش کریں۔

سیکھنا:

جب ہم 8-چینل فیل جگہ کوائل سائیڈ کی وضاحت کرتے ہیں اگر MCRT ٹولز استعمال کرتے ہیں، تو ہم دوسری سائٹ پر 8-چینل کو بہتر طور پر چیک کریں گے۔
