SV 1.5T کی تنصیب، جانچ، اور فروخت کے بعد سپورٹ کے لیے GE میگا سوئچ MRI

پیارے کسٹمر، جب اس پروڈکٹ کو حاصل کریں۔جی ای 5337137-8, جی ای 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  براہ کرم درست کنکشن کے لیے ڈرائنگ سے رجوع کریں۔

بنیادی سگنل کی تقسیم اور کنٹرول ماڈیول کے طور پر، میگا سوئچ میں ملٹی پورٹ انٹیگریشن، ہائی بینڈوتھ سگنل پروسیسنگ، اور ماڈیولر ڈیزائن کی خصوصیات ہیں۔ یہ پورٹ A/B ڈوئل کوائل چینلز کے متوازی آپریشن کو سپورٹ کرتا ہے، MC بائیس ایڈجسٹمنٹ، MUX سگنل سوئچنگ، اور RF سگنل ٹرانسسیونگ جیسے افعال کو فعال کرتا ہے۔ LED انڈیکیٹرز اور SRI کمیونیکیشن کے ذریعے سسٹم کی حالت کو حقیقی وقت میں مانیٹر کیا جاتا ہے۔

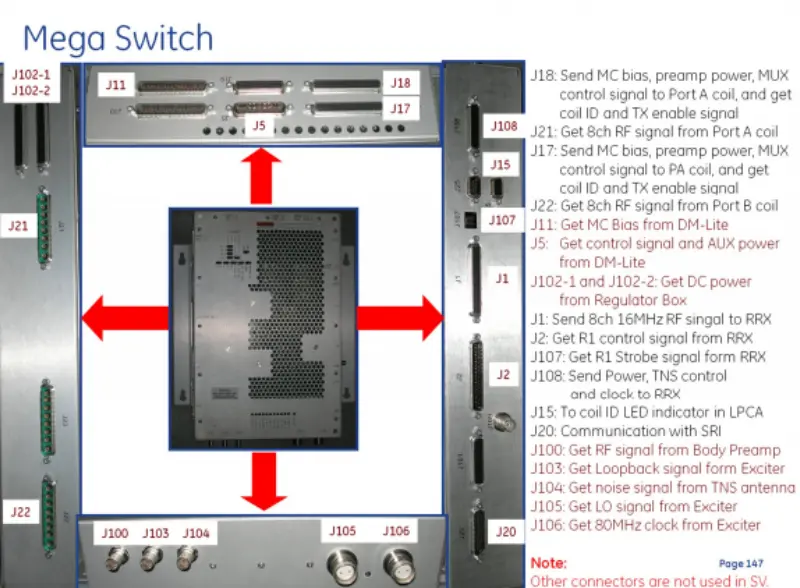

میگا سوئچ انٹرفیس کو چار فعال گروپوں میں درجہ بندی کیا گیا ہے:

1. کوائل پورٹ انٹرفیس

2. پورٹ A (J18, J21): کوائل کو MC تعصب، پریمپ پاور، اور MUX کنٹرول سگنل بھیجتا ہے۔ کوائل ID، TX قابل سگنل، اور 8-چینل RF سگنل وصول کرتا ہے۔

پورٹ B (J17, J22): پورٹ B کوائل 1页 کے لیے پورٹ A کی طرح کام کرتا ہے۔

3. بیرونی ماڈیول انٹرفیس

4.DM-Lite Interaction (J11, J5): MC تعصب، کنٹرول سگنلز، اور AUX پاور کو بازیافت کرتا ہے

1. پاور سپلائی (J102-1, J102-2): ریگولیٹر باکس سے DC پاور حاصل کرتا ہے

5.RRX کمیونیکیشن انٹرفیس

6. سگنل ٹرانسمیشن (J1): RRX کو 8-چینل 16 MHz RF سگنل بھیجتا ہے

کنٹرول سگنلز (J2, J107): RRX سے R1 کنٹرول اور R1 Strobe سگنلز موصول ہوتے ہیں

پاور اینڈ کنٹرول (J108): پاور، TNS کنٹرول، اور گھڑی کے سگنل RRX کو منتقل کرتا ہے

7. اسٹیٹس مانیٹرنگ اور کمیونیکیشن انٹرفیس

8.LED اشارہ (J15): LPCA میں کوائل ID LED اشارے سے جڑتا ہے

SRI کمیونیکیشن (J20): SRI External Signal Inputs (J100, J103-J106) کے ساتھ ڈیٹا کے تبادلے کو قابل بناتا ہے: باڈی پریمپ سے RF سگنلز، Exciter سے لوپ بیک سگنلز، TNS اینٹینا سے شور کے سگنل، LO سگنلز، اور Exciter سے 80 MHz گھڑی

J18: MC تعصب، پریمپ پاور، اور MUX کنٹرول سگنل پورٹ A کوائل پر بھیجیں، اور coil ID اور TX قابل سگنل حاصل کریں۔

J21: پورٹ A کوائل سے 8 - چینل آر ایف سگنل حاصل کریں۔

J17: پورٹ B کوائل پر MC تعصب، پریمپ پاور، اور MUX کنٹرول سگنل بھیجیں، اور coil ID اور TX قابل سگنل حاصل کریں۔

J22: پورٹ بی کوائل سے 8 - چینل آر ایف سگنل حاصل کریں۔

J11: DM - Lite سے MC تعصب حاصل کریں۔

J5: DM - Lite سے کنٹرول سگنل اور AUX پاور حاصل کریں۔

J102 - 1 اور J102 - 2: ریگولیٹر باکس سے DC پاور حاصل کریں۔

J1: RRX کو 8 - چینل 16 میگاہرٹز آر ایف سگنل بھیجیں۔

J2: RRX سے R1 کنٹرول سگنل حاصل کریں۔

J107: RRX سے R1 Strobe سگنل حاصل کریں۔

J108: پاور، TNS کنٹرول، اور گھڑی RRX کو بھیجیں۔

J15: LPCA میں ID LED اشارے کو کوائل کرنے کے لیے۔

J20: SRI کے ساتھ مواصلت۔

J100: باڈی پریمپ سے آر ایف سگنل حاصل کریں۔

J103: Exciter سے لوپ بیک سگنل حاصل کریں۔

J104: TNS اینٹینا سے شور سگنل حاصل کریں۔

J105: Exciter سے LO سگنل حاصل کریں۔J106: Exciter سے 80 MHz گھڑی حاصل کریں۔

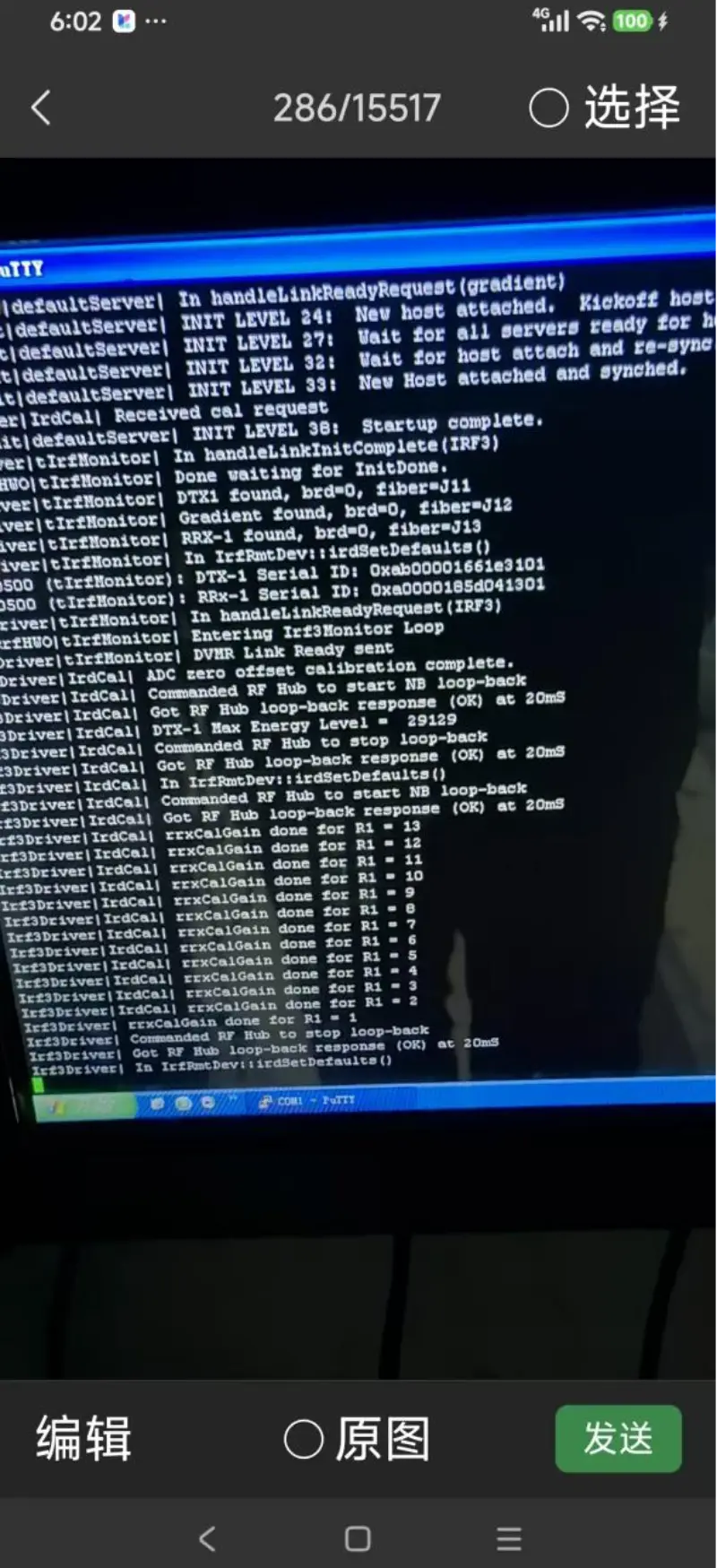

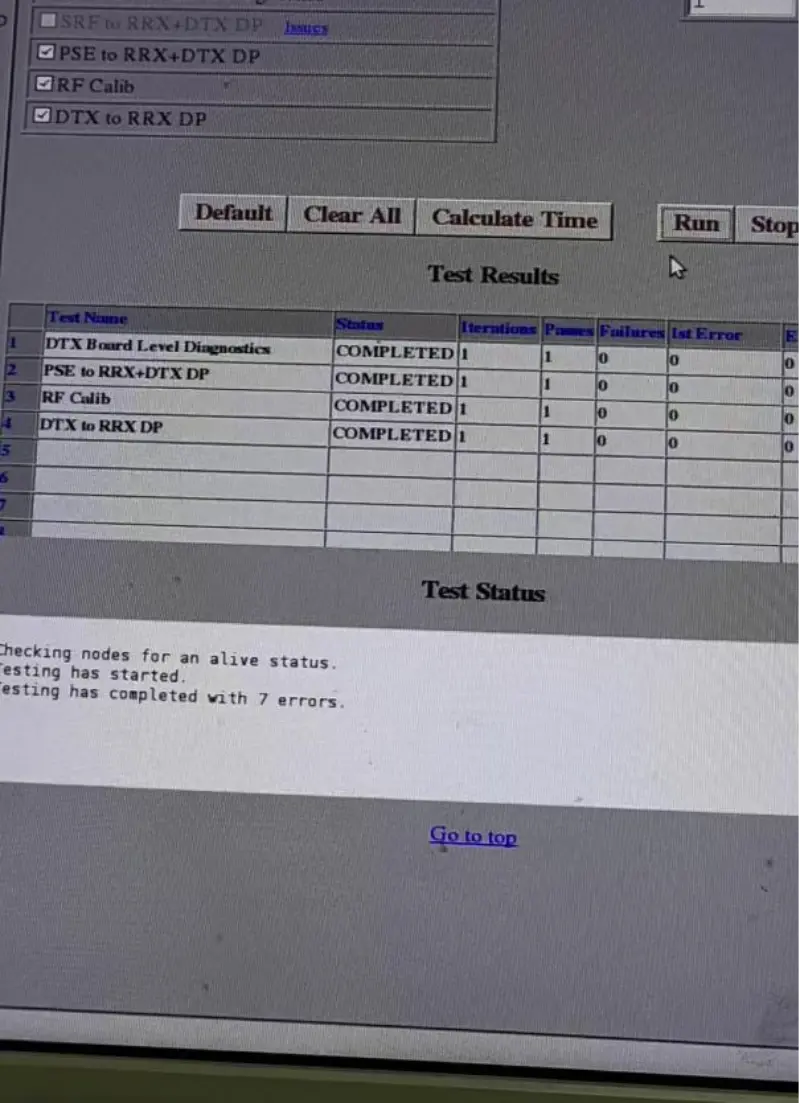

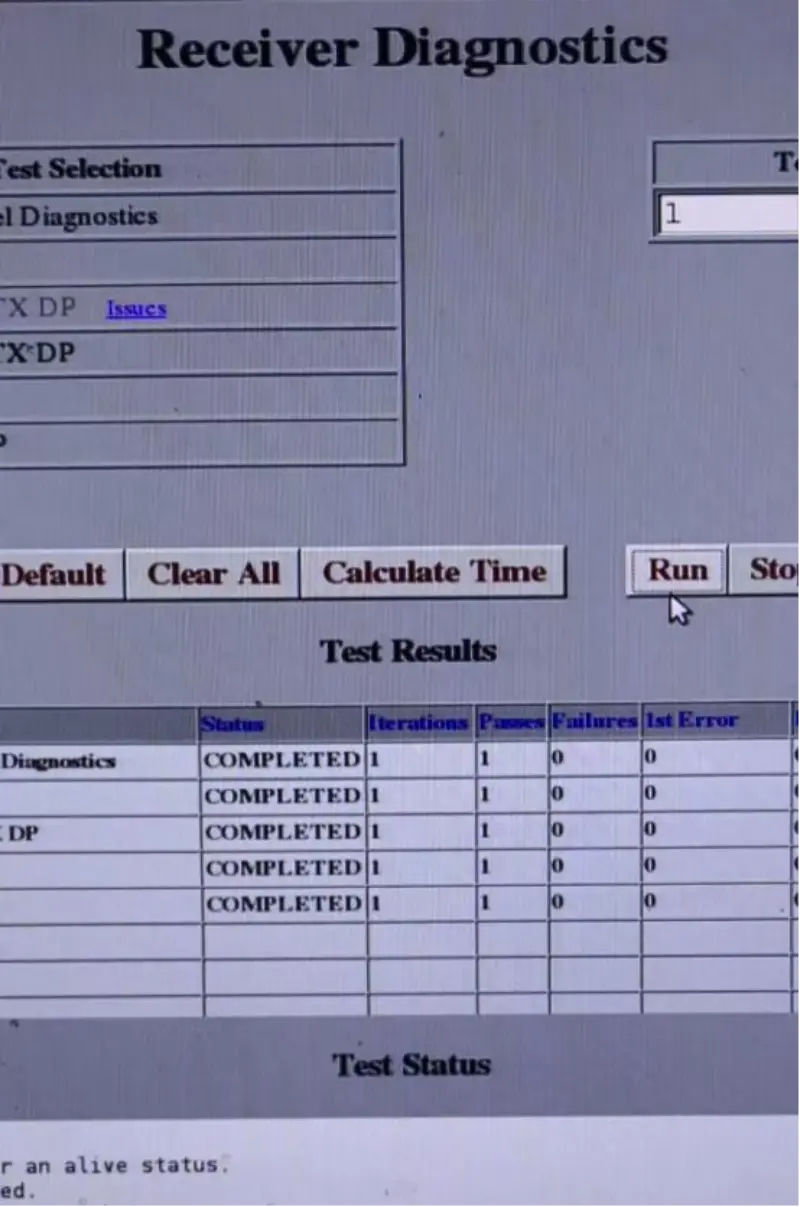

ہم فیکٹری لیول سروس ٹیسٹنگ کی پیشکش کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہر مشین شپمنٹ سے پہلے 99.9% سخت معائنہ سے گزرتی ہے، GE فیکٹری ٹیسٹنگ کے طریقہ کار پر عمل کرتے ہوئے، بشمول سگنل ٹرانسمیشن پرفارمنس ٹیسٹنگ، سگنل ریسپشن پرفارمنس ٹیسٹنگ، بورڈ لیول کی تشخیص، RF پرفارمنس ٹیسٹنگ، اور کمیونیکیشن لنک ٹیسٹنگ۔ مختصراً، سب کچھ صارفین کی اطمینان کو یقینی بنانے اور اعلیٰ معیار کی خدمت فراہم کرنے کے لیے کیا جاتا ہے۔
